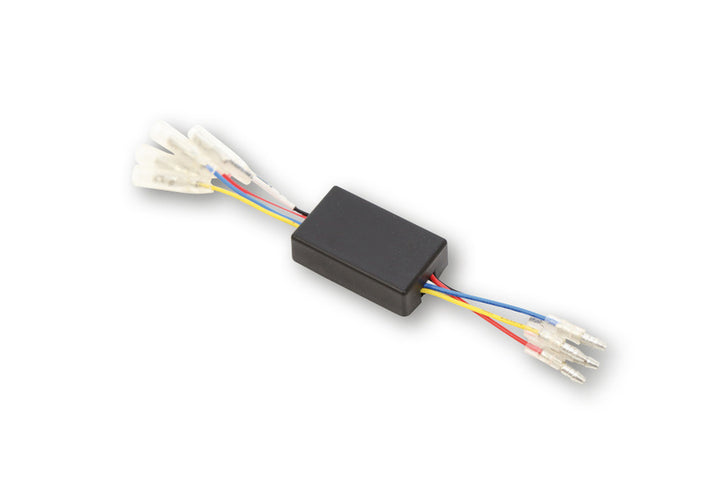

HighSider CB1 Cutie de control DRL - comutarea în timpul zilei de rulare 208-108

Cutie de control a luminii de zi pentru zi pentru vehicule fără comutator de lumină

Prin instalare, caseta de control DRL CB1 este circuitul corect între lumina de zi cu zi și iluminatul din față de pe vehiculul dat. Conform reglementărilor, luminile de pornire a zilei trebuie să fie conectate astfel încât să se oprească automat atunci când farurile principale sunt pornite. Deoarece principalul far este întotdeauna pornit în vehicule, un comutator de lumină, funcția de lumină de zi nu ar fi utilizată corect.

Cutia este potrivită pentru farurile LED și convenționale și este instalată între farul principal cu lumină de zi integrată sau separată de zi și sistemul electric al vehiculului. Funcția luminii de parcare care este comutată prin blocarea de aprindere atunci când vehiculul este parcat este complet funcțională.

Dimensiuni
Lungime: 48 mm
Lățime: 28 mm
Înălțime: 14 mm

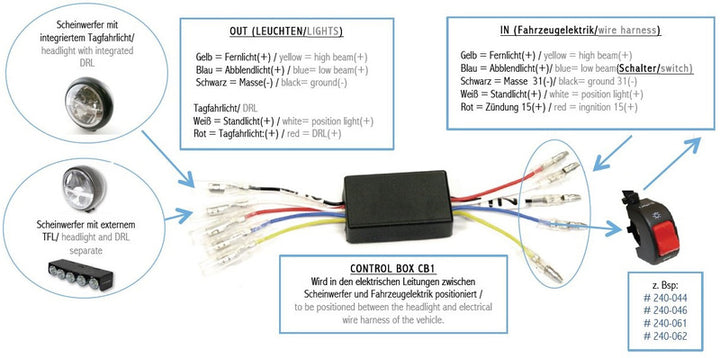

Ocuparea forței de muncă:
În (Electrice de vehicule):

• Galben = fascicul înalt (+)
• Blue = Beam Low (+) comutator de pornire / oprire între
• Alb = lumini de parcare (+)
• Roșu = aprindere 15 (+)
• Negru = sol (-)

Afară (faruri)
Galben = fascicul înalt (+)
Albastru = fascicul scăzut (+)
Negru = sol (-)

La luminile de zi cu zi:
Alb = lumină de parcare (+)
Roșu = lumină de zi (+)

Accesorii opționale:
Comutator ușor pornit/oprit

Nota:
De asemenea, este necesar un comutator separat de pornire și oprire pentru CONTROLUL DRL (nu este inclus).
Lumina de coadă din spate trebuie să rămână întotdeauna pornită, adică. Setați pe Ignition Plus.
