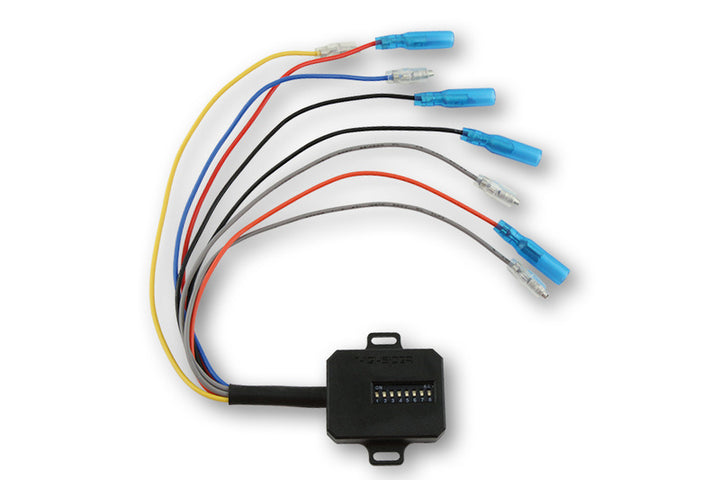

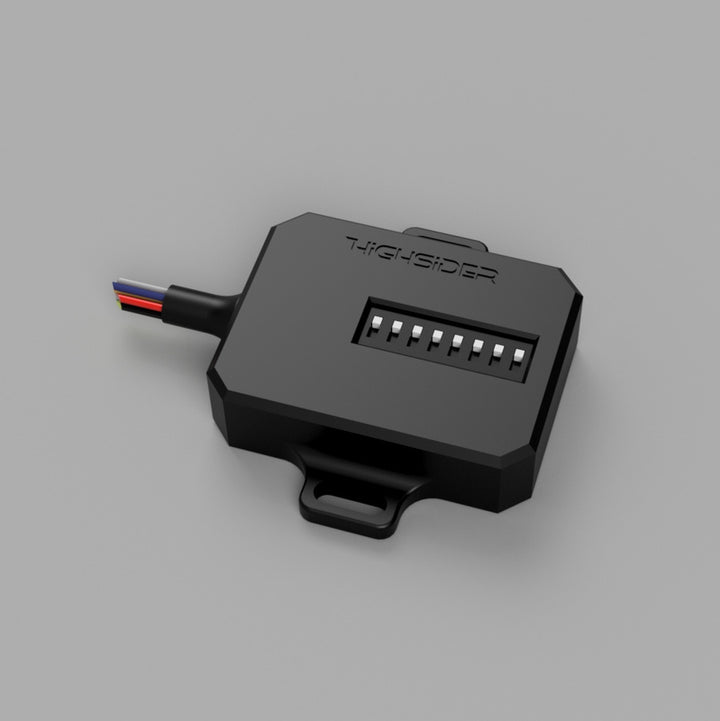

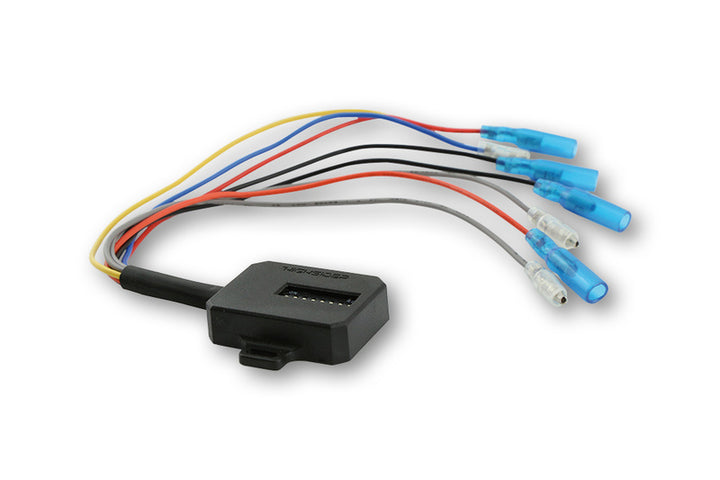

Highsider CAN-BUS CBW1 Rezistență 207-033

Highsider CAN-BUS Rezistor CBW1 cu comutare.

Rezistența noastră CBW1 CBW1 recent dezvoltată, înaltă de liceu, se potrivește majorității vehiculelor care au un sistem CAN-BUS.

Rezistența CBW1 oferă o sarcină electrică necesară pentru vehiculul dvs., care, în cazul în care întrerupătoarele de scufundare sunt setate corect, nu va duce la intermiterea intermitentului flagramelor accesorii din cabina de pilotaj.

În plus, este dată o fiabilitate. Acest lucru înseamnă:
Dacă indicatorii accesorii nu reușesc din cauza unei defecțiuni electronice, un mesaj de eroare este afișat imediat în cabina de pilotaj.

Până la 2 canale pot fi operate, cum ar fi semnalele de întoarcere la stânga din spate și semnalele de întoarcere la dreapta din spate.

Dacă trebuie modificate 2 perechi de indicatori, de asemenea, trebuie utilizate 2 CBW1.

Ce cerințe trebuie îndeplinite pentru a utiliza CBW1 pe motocicletă:

Motocicleta a fost originală produsă cu indicatori LED sau motocicleta are un sistem Can-Bus

Dacă acestea nu sunt îndeplinite, unitatea CBW1 nu va funcționa (!) În acest caz, vă recomandăm următoarele rezistențe:

Pentru indicatori cu 21 watt:
6.8 Parteneri OHM 1108546002 sau partener de 10 ohm 1108546004

Pentru indicatori cu 10 wați:
27 PartNumber OHM 1107562

Următoarele valori de rezistență pot fi setate pe CBW1:

• 150 ohmi
• 170 ohmi
• 240 ohmi
• 300 ohmi
• 400 ohmi
• 600 ohmi
• 1200 ohmi

Dimensiuni:
Înălțime = 11mm
Lățime = 31mm (fără curele)
Lățime = 46mm (cu file)
Lungime = 40mm

Lungimea cablului = 200mm cu ace

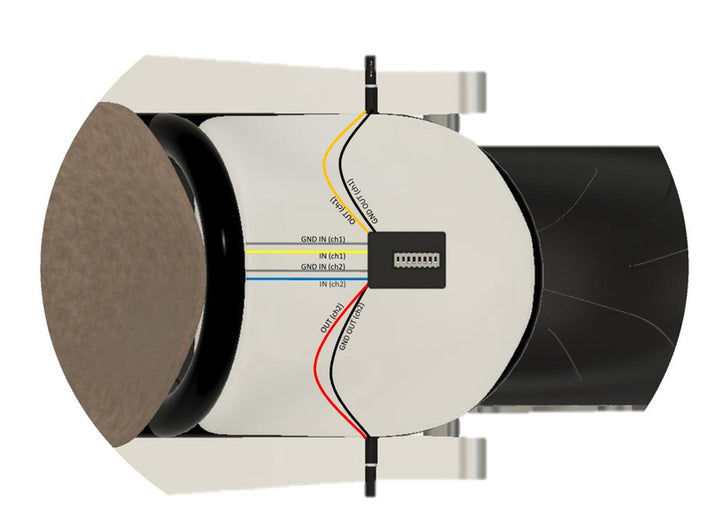

Conexiuni:
Galben = canalul de intrare 1 (+)
Orange = canal de ieșire 1 (+)
Albastru = canal de intrare 2 (+)
Red = canal de ieșire 2 (+)
Gri = masa de intrare (-)
Negru = teren de ieșire (-)

Sugestii:
- Se pot opera până la 2 canale.
- Conexiunea este explicată prețioasă în instrucțiunile de montare!
